3VX 5VX 8VX

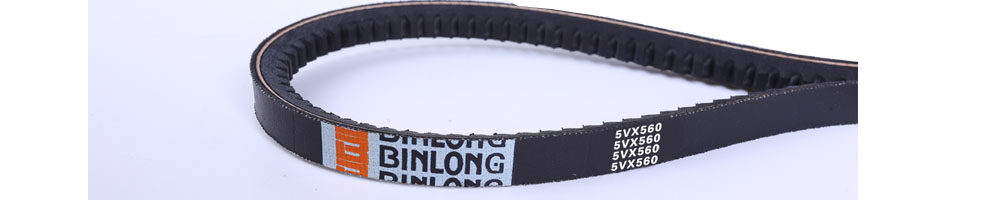

Paski klinowe zębate z głębokim klinem i wąskimi krawędziami surowymi

Pod względem konstrukcji i właściwości pasy wąskie są podobne do pasów klinowych, a jedyną różnicą jest dodatkowy grzbiet w tych drugich. Pasy te są produkowane zgodnie ze specyfikacją RMA-IP 22 i znane są również jako amerykańskie pasy klinowe. Zamienność pasów wąskich i klinowych.
Dopuszczalna zgodność i wymienność występuje między profilami 3VX i XPZ, a także między profilami 5VX i XPB. Możliwe jest stosowanie pasów profilowych 3VX i 5VX w kołach pasowych profili XPZ i XPB, ale wniosek ten nie jest zalecany, ponieważ górna szerokość standardowych kół pasowych RMA jest mniejsza. Profil 8VX jest jednak większy niż XPC.

Zastosowania:

Tego typu profile są znormalizowane w USA i Kanadzie, dlatego stosuje się je głównie w maszynach eksportowanych do/z tych krajów. Pasy profilowe 8VX są stosowane w napędach o dużej wytrzymałości, takich jak kruszarki do kamienia.

Normy, wymiary i asortyment produktów:

Standardowe oznaczenie długości dla pasów wąskich wygląda następująco: Numer pasa / 10 = długość zewnętrzna w calach. Na przykład: 5VX 950 oznacza 950 / 10 = długość zewnętrzna 95 cali.
