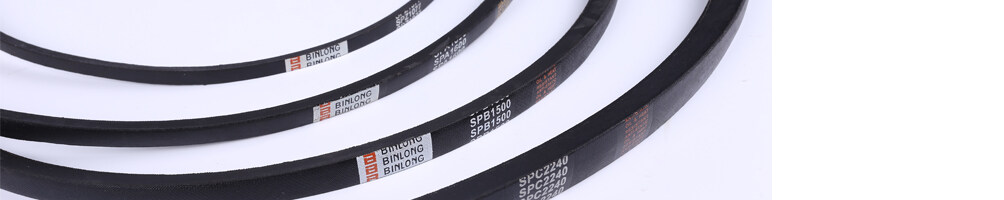

SPZ SPA SPB SPC 3V 5V 8V

 5/5

Informacja

Igh erformance Edge Elts

Pasy klinowe są wynikiem ciągłego dążenia producentów i użytkowników do przenoszenia większej mocy przy zmniejszonych wymaganiach przestrzennych. Pasy klinowe mogą przenosić większą moc, nawet 1,5 do 2 razy większą niż klasyczne pasy o tej samej szerokości górnej. Osiągnięto to dzięki zmianom wymiarowym, a także lepszej konstrukcji kordu i optymalnemu umiejscowieniu linii kordu, co zapewnia najlepsze podparcie kordu podczas ruchu. Podczas produkcji kord jest wstępnie rozciągany przed wbudowaniem w pas. Zapewnia to mniejsze właściwości rozciągania w napędzie. W ten sposób jesteśmy w stanie znacznie zredukować minimalne naddatki na montaż i rozciągnięcie. Dla wydajnej pracy napędu klinowego niezbędne jest utrzymanie odpowiedniego naprężenia w napędzie, w przeciwnym razie pasy klinowe nie będą spełniały swojego zadania.

Cechy:

• Stosunek szerokości do wysokości górnej krawędzi wynosi 1,2:1

• Zakres temperatur: -18 do +80

• Maksymalna zalecana prędkość taśmy wynosi 30 m/s*

• Mniejsze odkształcenie przekroju poprzecznego pasa w kontakcie

• z kołami pasowymi zapewnia lepszy kontakt między bokami pasa a rowkami kół pasowych

• Antystatyczny, odporny na olej i ciepło

Zastosowania:

Stosowane głównie jako zamienniki w napędach przemysłowych. Pasy klasyczne są zalecane w zastosowaniach specjalnych, takich jak napędy V-flat. Pasy te są również korzystne w przypadku konieczności stosowania kół napinających ze względu na ich mniejszą wysokość.

Normy, wymiary i asortyment produktów:

Produkujemy pełną gamę pasów klinowych. Długość nominalna pasów klinowych SP jest określana jako długość podziałowa (Lp) w milimetrach, długość zewnętrzna 3V-5V-8V (La) w calach.

Sekcja	Szerokość górna	Grubość	Kąt
Sekcja	(mm)	(mm)	(Stopień)
SPZ	9.7	8	40
SPA	12.7	10	40
SPB	16.3	13	40
SPC	22	18	40
3V	9.5	8	40
5V	15	13	40
8V	25	23	40

Możliwość stosowania pasów profilowych 3V i 5V w kołach pasowych profili SPZ i SPB
